MSI MAG B760 Tomahawk WIFI - DDR5 - Intel B760 Sockel ...

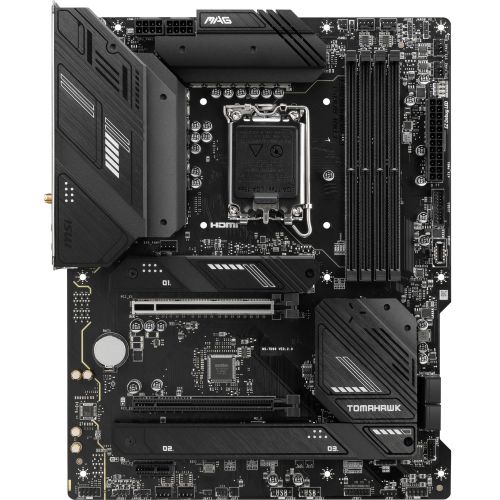

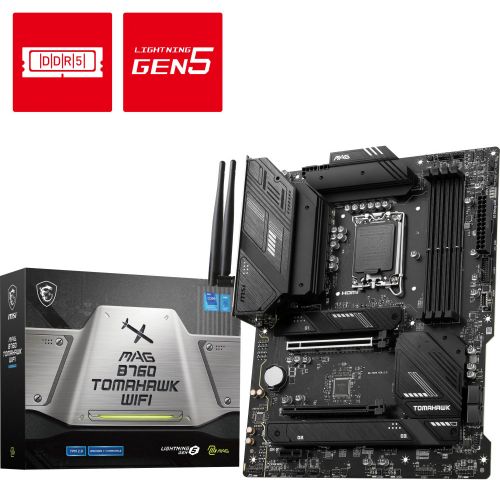

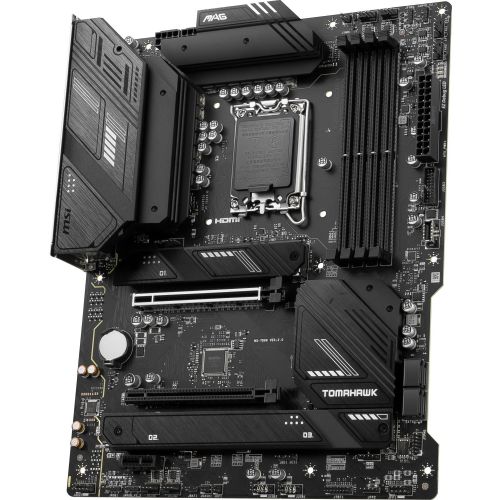

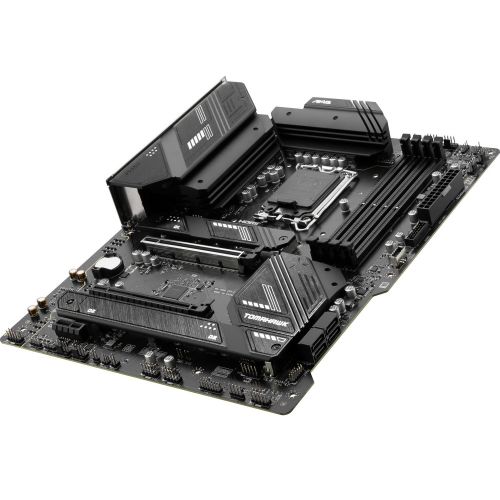

Das MSI MAG B760 Tomahawk WIFI Mainboard basiert auf dem Intel®-B760-Chipsatz und unterstützt Intel®-Prozessoren für den Sockel 1700 der 13ten Generation. Es verfügt über vier DDR5-DIMM-Slots im Dual-Channel-Betrieb für bis zu 192 GB Arbeitsspeicher. Zur weiteren Ausstattung des MSI MAG B760 Tomahawk WIFI gehören ein PCIe-5.0-x16-Slot, ein PCIe 3.0 x16 und ein PCIe-4.0-x1-Slot. Außerdem verfügt das MSI MAG B760 Tomahawk WIFI über 8-Kanal-Sound, eine 2.5GBase-T-Schnittstelle (LAN), vier SATA3-Anschlüsse, drei M.2-Anschlüsse, WiFi 6, Bluetooth 5.3 und eine Reihe an USB Schnittstellen.

Modell 7D96-003R

Formaktor: ATX

Sockel: Intel 1700

Chipsatz: Intel B760

unterstützte Prozessoren: Core i-13000, Core i-12000, Pentium Gold G7000, Celeron G6000

BIOS: 256 MB Flash ROM

Steckplätze
1x PCIe 5.0 x16
1x PCIe 4.0 x1
1x PCIe 3.0 x4

HDD/ SSD Speicher
1x M.2/M-Key (PCIe 4.0 x4, 22110/2280/2260/2242)
1x M.2/M-Key (PCIe 4.0 x4, 2280/2260/2242)
1x M.2/M-Key (PCIe 4.0 x4/SATA, 2280/2260/2242)
1x M.2/E-Key (PCIe, 2230, belegt mit WiFi+BT-Modul)
4x SATA 6Gb/s (B760)
RAID: 0/1/5/10 (B760)

Arbeitsspeicher
Slots: 4
maximal: 192 GB
Speichersockel: DDR5
Taktung: max. 7000 (OC) MHz Non-ECC, Un-buffered Memory
Speicherkanäle: 2 (Dual-Channel)

Der verwendbare Speichertakt ist vom Speicher-Controller
der CPU abhängig.

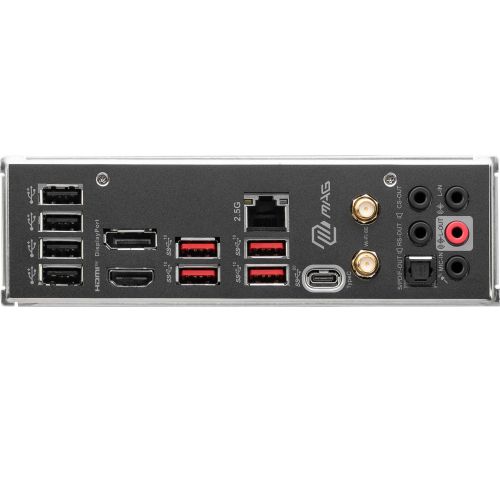

externe Anschlüsse
Grafik:
1x HDMI 2.1 (iGPU)*
1x DisplayPort 1.4 (iGPU)*
USB:
1x USB-C 3.2
4x USB-A 3.1
4x USB-A 2.0
weitere:
1x Intel 2.5 Gb Ethernet (RJ45)
5x Klinke
1x Toslink
2x Antennenanschluss (RP-SMA)

interne Anschlüsse
USB:
1x USB-C 3.1 Key-A Header
1x USB 3.0 Header (2x USB 3.0)
2x USB 2.0 Header (4x USB 2.0)
Strom:
1x 24-Pin
2x 8-Pin +12V
13 virtuelle Phasen (12+1), 7 reale Phasen (6+1), PWM-Controller: RAA229132 (max. 20 Phasen)
Lüfter:
1x 4-Pin CPU
1x 4-Pin Pumpe
5x 4-Pin Gehäuselüfter
Beleuchtung:
2x 4-Pin RGB (+12V/G/R/B, max. 3A)
2x 3-Pin ARGB (+5V/DATA/GND, max. 3A, MSI V2)
weitere:
1x TPM-Header
1x Thunderbolt-Header 15-Pin (16-1)
1x Chassis Intrusion-Header
1x MSI Tuning Controller Header 5-Pin

Wireless
Wi-Fi 6E (WLAN 802.11a/b/g/n/ac/ax, 2x2, Intel AX211), Bluetooth 5.3

Sound
Realtek 7.1 Surround Sound High Definition Audio CODEC

Besonderheiten
Audio+solid capacitors, Diagnostic LED (LED-Indikatoren), 3x M.2-Passivkühler, I/O-Blende integriert, Onboard TPM 2.0 Unterstützung (Intel PTT)

unterstützte Betriebssysteme: Windows 10 64-bit, Windows 11 64-bit

Herstellergarantie
3 Jahre

*Die Grafikschnittstellen lassen sich nur mit Prozessoren mit integriertem Grafikchip nutzen.
