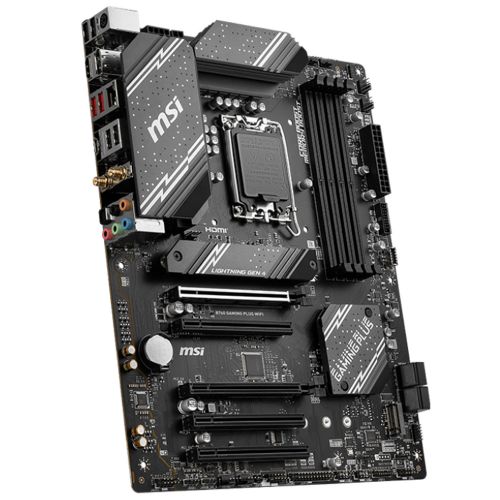

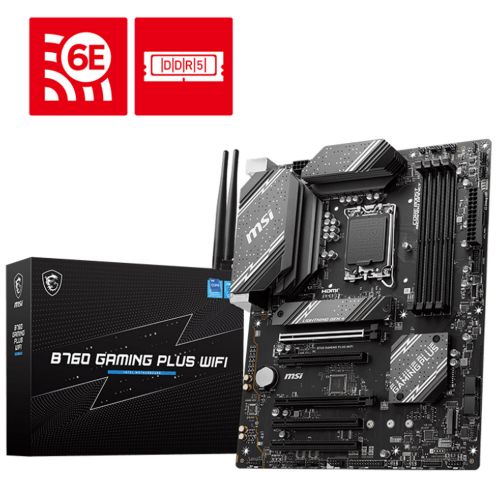

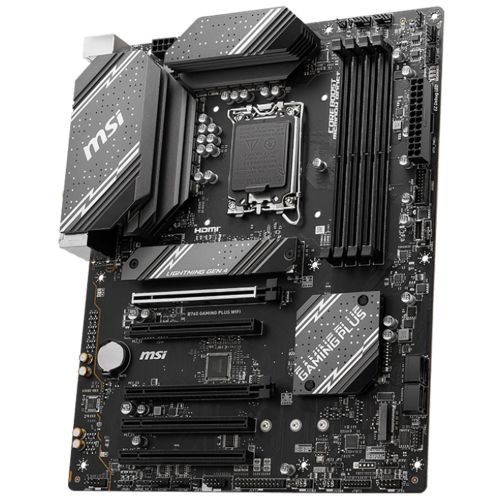

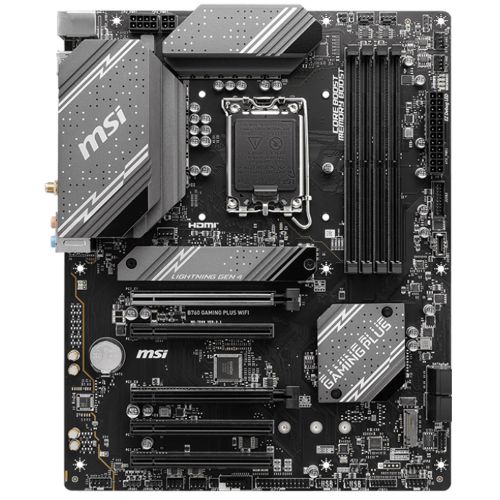

Das MSI B760 Gaming Plus WIFI Mainboard basiert auf dem Intel®-B760-Chipsatz und unterstützt Intel®-Prozessoren für den Sockel 1700 der 14ten Generation. Es verfügt über vier DDR5-DIMM-Slots im Dual-Channel-Betrieb für bis zu 192 GB Arbeitsspeicher. Zur weiteren Ausstattung des MSI B760 Gaming Plus WIFI gehören ein PCIe-4.0-x16-Slot, ein PCIe-4.0-x4-Slot und drei PCIe-3.0-x1-Slots. Außerdem verfügt das MSI B760 Gaming Plus WIFI über 8-Kanal-Sound, eine 2.5GBase-T-Schnittstelle (LAN), vier SATA3-Anschlüsse, zwei M.2-Anschlüsse, WiFi 6E, Bluetooth 5.3 und eine Reihe an USB Schnittstellen.
Modell 7D98-007R
Formaktor: ATX
Sockel: Intel 1700
Chipsatz: Intel B760
unterstützte Prozessoren: Core i-14000, Core i-13000, Core i-12000, Pentium Gold G7000, Celeron G6000
BIOS: 256 MB Flash ROM
Steckplätze
1x PCIe 4.0 x16
1x PCIe 4.0 x4
3x PCIe 3.0 x1
HDD/ SSD Speicher
1x M.2/M-Key (PCIe 4.0 x4, 22110/2280/2260/2242)
1x M.2/M-Key (PCIe 4.0 x4, 2280/2260/2242)
1x M.2/E-Key (PCIe, 2230, belegt mit WiFi+BT-Modul)
4x SATA 6Gb/s (B760)
RAID: 0/1/5/10 (B760)
Arbeitsspeicher
Slots: 4
maximal: 192 GB
Speichersockel: DDR5
Taktung: max. 6800 (OC) MHz Non-ECC, Un-buffered Memory
Speicherkanäle: 2 (Dual-Channel)
Der verwendbare Speichertakt ist vom Speicher-Controller
der CPU abhängig.

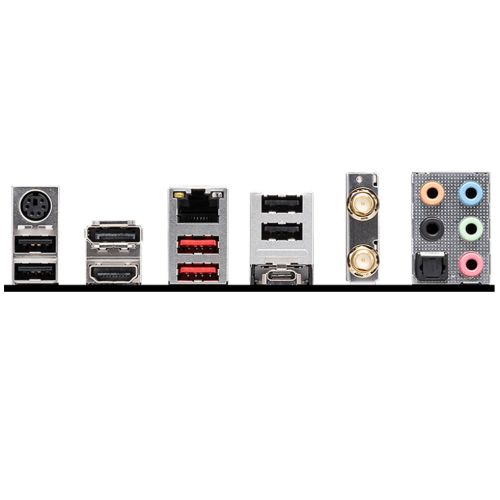

externe Anschlüsse
Grafik:
1x HDMI 2.1 (iGPU)*
1x DisplayPort 1.4 (iGPU)*
USB:
1x USB-C 3.1
2x USB-A 3.1
4x USB-A 2.0
weitere:
1x Realtek 2.5 Gb Ethernet (RJ45)
5x Klinke
1x Toslink
1x PS/2 Combo
2x Antennenanschluss (RP-SMA)
interne Anschlüsse
USB:
1x USB-C 3.0 Key-A Header
1x USB 3.0 Header (2x USB 3.0)
2x USB 2.0 Header (4x USB 2.0)
Strom:
1x 24-Pin ATX
1x 8-Pin EPS12V
1x 4-Pin ATX12V
13 virtuelle Phasen (12+1)
Lüfter:
1x 4-Pin CPU
1x 4-Pin Pumpe
5x 4-Pin Gehäuselüfter
Beleuchtung:
1x 4-Pin RGB (+12V/G/R/B, max. 3A)
2x 3-Pin ARGB (+5V/DATA/GND, max. 3A, MSI V2)
weitere:
1x seriell
1x parallel
1x TPM-Header
1x Thunderbolt-Header 15-Pin (16-1)
1x Chassis Intrusion-Header
Wireless
Wi-Fi 6E (WLAN 802.11a/b/g/n/ac/ax, 2x2, Intel AX211), Bluetooth 5.3
Sound
Realtek 7.1 Surround Sound High Definition Audio CODEC
Besonderheiten
Audio+solid capacitors, Diagnostic LED (LED-Indikatoren), 1x M.2-Passivkühler, Onboard TPM 2.0 Unterstützung (Intel PTT)
unterstützte Betriebssysteme: Windows 10 64-bit, Windows 11 64-bit
Herstellergarantie
3 Jahre
*Die Grafikschnittstellen lassen sich nur mit Prozessoren mit integriertem Grafikchip nutzen.
