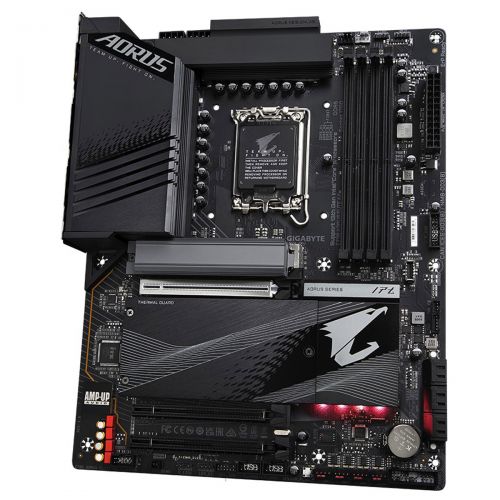

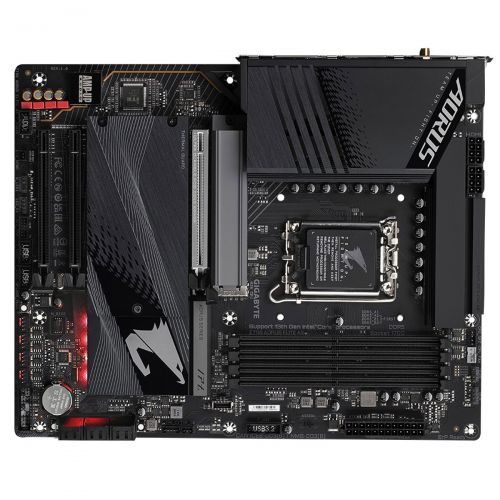

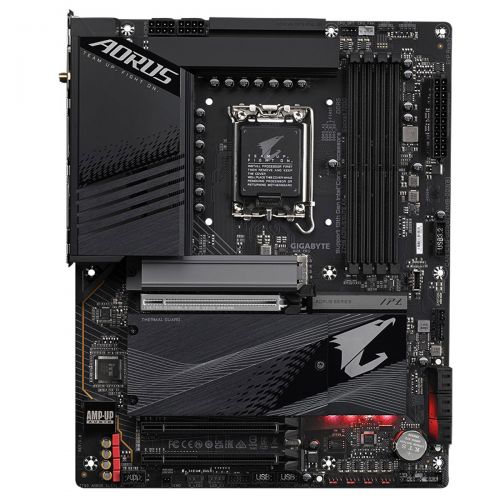

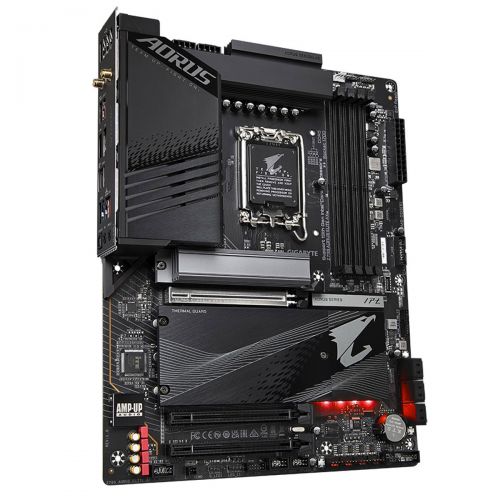

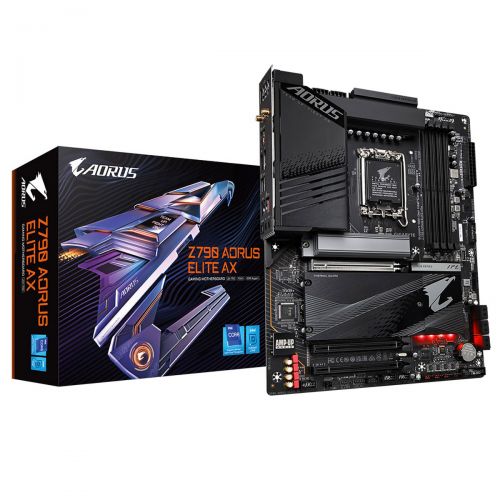

Das Z790 AORUS ELITE AX basiert auf dem Intel-Z790-Chipsatz und unterstützt Intel-Prozessoren für den Sockel 1700. Es verfügt über vier DDR4-Slots für bis zu 128 GB Arbeitsspeicher. Zur weiteren Ausstattung des Z790 AORUS ELITE AX gehören ein PCIe-5.0-x16-Slot, ein PCIe-4.0-x16 Slot und ein PCIe-3.0-x16-Slot. Außerdem verfügt das Z790 AORUS ELITE AX über 8-Kanal-Sound, eine 2.5 Gigabit-LAN-Schnittstelle, sechs SATA3-Anschlüsse, vier M.2-Anschlüsse und eine Reihe an USB Schnittstellen.
Modell Z790 AORUS ELITE AX
Formaktor: ATX
Sockel: Intel 1700
Chipsatz: Intel Z790
unterstützte Prozessoren: Core i-13000, Core i-12000, Pentium Gold G7000, Celeron G6000
BIOS: 256 MB Flash ROM
Steckplätze
1x PCIe 5.0 x16
1x PCIe 4.0 x16 (x4)
1x PCIe 3.0 x16 (x4)
HDD/ SSD Speicher
3x M.2/M-Key (PCIe 4.0 x4, 22110/2280)
1x M.2/M-Key (PCIe 4.0 x4/SATA, 22110/2280)
6x SATA 6Gb/s (Z790)
RAID: 0/1/5/10 (Z790)
Arbeitsspeicher
Slots: 4
maximal: 128 GB
Speichersockel: DDR5
Taktung: max. 5200 (OC) MHz Non-ECC, Un-buffered Memory
Speicherkanäle: 2 (Dual-Channel)
Der verwendbare Speichertakt ist vom Speicher-Controller
der CPU abhängig.

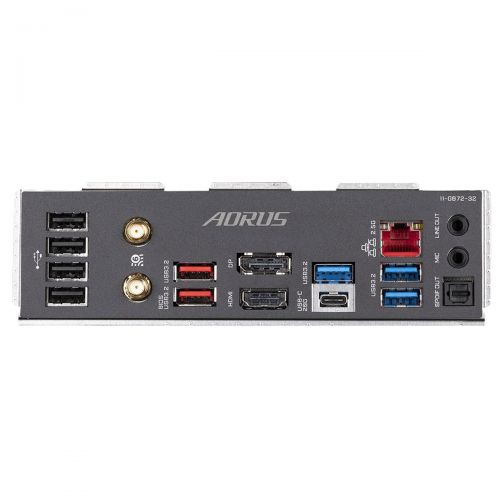

externe Anschlüsse
Grafik:
1x HDMI 2.0 (iGPU)*
1x DisplayPort 1.2 (iGPU)*
USB:
1x USB-C 3.2 Gen2
2x USB-A 3.2 Gen2
3x USB-A 3.2 Gen1
4x USB-A 2.0
weitere:
1x Realtek 2.5 Gb Ethernet (RJ45)
2x Klinke
1x Toslink
2x Antennenanschluss (RP-SMA)
1x USB BIOS Flashback (intern)
interne Anschlüsse
USB:
1x USB-C 3.2 Gen2 Header
1x USB 3.2 Gen1 Header (2x USB 3.0)
2x USB 2.0 Header (4x USB 2.0)
Strom:
1x 24-Pin
2x 8-Pin +12V
17 virtuelle Phasen (16+1), 9 reale Phasen (8+1)
Lüfter:
1x 4-Pin CPU
1x 4-Pin Pumpe
1x 4-Pin Lüfter/Pumpe
3x 4-Pin Gehäuselüfter
Beleuchtung:
2x 4-Pin RGB (+12V/G/R/B, max. 2A)
2x 3-Pin ARGB (+5V/DATA/GND, max. 5A)
RGB, 1 Zone (Chipsatz-Kühler)
weitere:
1x TPM-Header
1x Thunderbolt-Header 5-Pin
1x RTD3-Header
1x Chassis Intrusion-Header
Wireless
Wi-Fi 6E (WLAN 802.11a/b/?g/n/ac/ax, 2x2, Intel AX211), Bluetooth 5.3
Sound
Realtek 7.1 Surround Sound High Definition Audio CODEC
Besonderheiten
Audio+solid capacitors, Diagnostic LED (LED-Indikatoren), I/O-Blende integriert, 4x M.2-Passivkühler, Onboard TPM 2.0 Unterstützung (Intel PTT)
unterstützte Betriebssysteme: Windows 10 64-bit, Windows 11 64-bit
Herstellergarantie
drei Jahre
*Die Grafikschnittstellen lassen sich nur mit Prozessoren mit integriertem Grafikchip nutzen.
